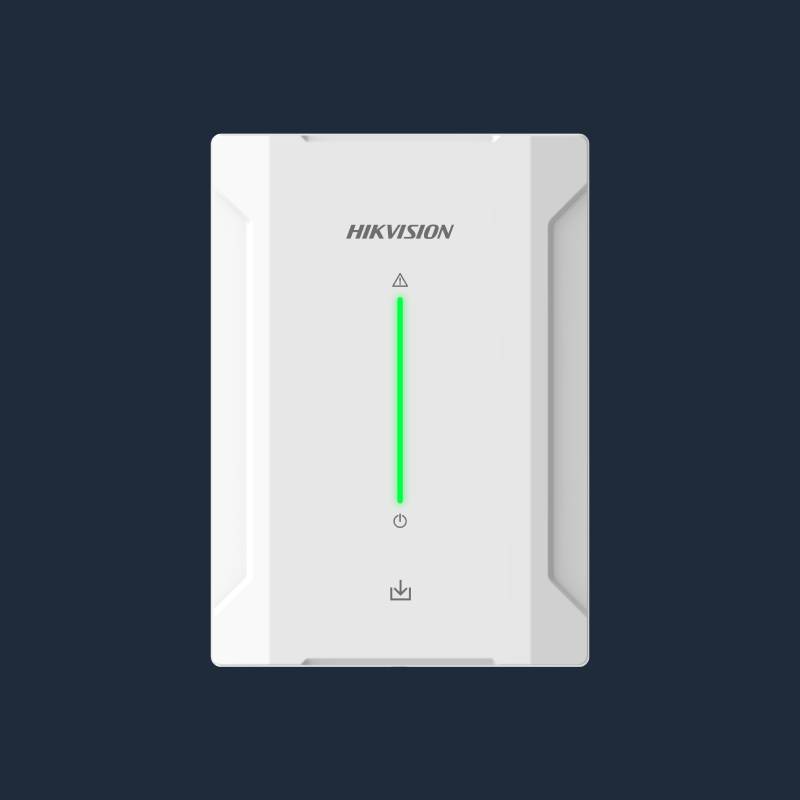

ماژول توسعه زون باسیم هایک ویژن DS-PM1-I8O2-H دارای ۸ ورودی باسیم، ۲ باس Speed-X، پشتیبانی از اتصال 3EOL و امکان Cascade برای گسترش ورودیهای سیستم امنیتی است.
| ویژگی های کلیدی | |
|---|---|
| برند | هایک ویژن |
ماژول توسعهدهنده زون باسیم هایک ویژن DS-PM1-I8O2-H یک ماژول توسعه ورودی باسیمه که برای افزایش تعداد زونهای قابل اتصال به پنل سیستم امنیتی استفاده میشه. این مدل دارای ۸ زون باسیم روی برده و امکان اتصال تجهیزات مختلف امنیتی به سیستم رو فراهم میکنه.
DS-PM1-I8O2-H از اتصال 3EOL پشتیبانی میکنه و میتونه وضعیتهایی مثل آلارم، دستکاری، ماسک شدن، خطا و اتصال کوتاه زون رو تشخیص بده. همچنین وجود دو باس Speed-X امکان اتصال ماژول به پنل و Cascade کردن توسعهدهندههای بیشتر رو فراهم میکنه.
این ماژول دارای ۸ ورودی آلارم باسیم هست و به شما اجازه میده تجهیزات باسیم بیشتری رو به سیستم امنیتی متصل کنید. بنابراین در پروژههایی که تعداد زونهای پنل اصلی کافی نیست، میشه از DS-PM1-I8O2-H برای توسعه ورودیها استفاده کرد.
هر زون میتونه وضعیتهای مختلفی مثل Alarm، Tamper، Masking، Fault و Short رو تشخیص بده و اطلاعات مربوط به وضعیت تجهیزات متصل رو در اختیار سیستم قرار بده.
یکی از قابلیتهای مهم این توسعهدهنده، پشتیبانی از 3EOL هست. در این روش، مقاومتهای مشخصی برای تفکیک وضعیتهای مختلف زون استفاده میشن و سیستم میتونه بین آلارم، دستکاری و خطا تفاوت قائل بشه.
| وضعیت | مقاومت |
|---|---|
| Alarm | ۱ کیلو اهم |
| Tamper | ۱ کیلو اهم |
| Fault | ۲.۲ کیلو اهم |
DS-PM1-I8O2-H به ۲ باس Speed-X مجهزه. یکی از این باسها برای اتصال ماژول به پنل مرکزی استفاده میشه و باس دوم برای Cascade کردن توسعهدهندههای ورودی در نظر گرفته شده.
این ساختار باعث میشه در پروژههایی که به تعداد بیشتری زون باسیم نیاز دارن، امکان توسعه سیستم با اتصال چند ماژول به یکدیگر وجود داشته باشه.
این ماژول علاوه بر ورودیهای باسیم، یک خروجی تغذیه برای تجهیزات باسیم هم داره. خروجی دستگاه ولتاژی بین ۹ تا ۱۲ ولت DC ارائه میده و حداکثر جریان خروجی اون ۵۰۰ میلیآمپر هست.
همچنین دو خروجی IO روی ماژول وجود داره که برای اتصال به ماژول رله در نظر گرفته شده.
برای افزایش امنیت فیزیکی، DS-PM1-I8O2-H از Tamper Protection در قسمت جلو و پشت دستگاه پشتیبانی میکنه. این قابلیت باعث میشه باز شدن یا دستکاری بدنه ماژول قابل تشخیص باشه.
روی ماژول دو نشانگر LED وجود داره که وضعیت دستگاه رو نمایش میدن. یک LED برای Power و یک LED برای Fault در نظر گرفته شده تا بررسی وضعیت عملکرد ماژول راحتتر باشه.
| مشخصات | جزئیات |
|---|---|
| مدل | DS-PM1-I8O2-H |
| نوع محصول | Wired Input Expander |
| تعداد ورودی آلارم | ۸ زون |
| نوع اتصال زون | 3EOL |
| مقاومت Alarm | ۱ کیلو اهم |
| مقاومت Tamper | ۱ کیلو اهم |
| مقاومت Fault | ۲.۲ کیلو اهم |
| تشخیص وضعیت زون | Alarm، Tamper، Masking، Fault، Short |
| تعداد باس | ۲ عدد Speed-X |
| باس اول | اتصال به پنل مرکزی |
| باس دوم | اتصال Cascade برای توسعهدهندهها |
| خروجی IO | ۲ عدد، برای اتصال به ماژول رله |
| خروجی تغذیه تجهیزات | ۱ عدد |
| ولتاژ ورودی | ۱۱ تا ۲۴ ولت DC |
| ولتاژ معمول | ۱۲ ولت DC |
| حداکثر جریان مصرفی | ۱۱۹ میلیآمپر در ۱۲ ولت DC |
| جریان مصرفی در حالت آمادهبهکار | ۴۵ میلیآمپر در ۱۲ ولت DC |
| ولتاژ خروجی | ۹ تا ۱۲ ولت DC |
| حداکثر جریان خروجی | ۵۰۰ میلیآمپر |
| محافظت Tamper | جلو و پشت |
| نشانگر LED | Power و Fault |
| دمای کاری | ۱۰- تا ۴۰+ درجه سانتیگراد |
| رطوبت کاری | ۱۰ تا ۹۰ درصد |
| جنس بدنه | پلاستیک |
| ابعاد | ۱۱۰ × ۱۵۵ × ۳۲ میلیمتر |
| وزن | ۲۵۲.۵ گرم |
این ماژول برای پروژههایی مناسبه که تعداد تجهیزات باسیم بیشتر از ظرفیت زونهای پنل مرکزیه. با استفاده از این توسعهدهنده میشه ۸ زون باسیم به سیستم اضافه کرد و در صورت نیاز، از قابلیت Cascade برای توسعه بیشتر استفاده کرد.
پشتیبانی از 3EOL، تشخیص وضعیتهای مختلف زون، دو باس Speed-X، خروجی تغذیه تجهیزات و دو خروجی IO برای اتصال به ماژول رله، باعث میشه DS-PM1-I8O2-H برای پروژههای امنیتی باسیم با نیاز به ورودیهای بیشتر گزینه کاربردی باشه.
ماژول توسعهدهنده زون باسیم هایک ویژن DS-PM1-I8O2-H برای افزایش تعداد ورودیهای باسیم سیستم امنیتی طراحی شده و دارای ۸ زون ورودی، پشتیبانی از اتصال 3EOL، دو باس Speed-X و قابلیت Cascade هست. این مدل همچنین یک خروجی تغذیه با حداکثر جریان ۵۰۰ میلیآمپر و دو خروجی IO برای اتصال به ماژول رله در اختیار قرار میده.
